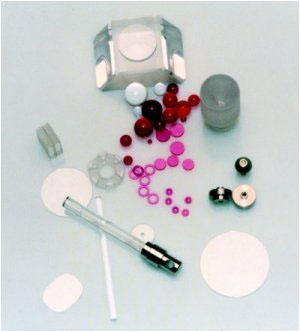

Lo zaffiro/rubino è un cristallo anisotropico romboedro di ossido di alluminio.
Lo zaffiro/rubino sintetico è ottenuto dalla fusione controllata in forni speciali di polveri di allumina molto pure (Al2O3) a 2.040 °C.
Il risultato è una struttura monocristallina di elevatissima durezza (9 su scala di Mohs), quindi seconda solo al diamante, che può essere interamente
lavorata in varie forme e particolari.
Vi sono diversi metodi di formazione con diversi livelli di qualità, dimensioni e costi.
I metodi di EFG o Stephanov consentono la crescita di forme particolari (ad es.nastri) con conseguenti limitazioni limitazioni per l'uso finale.
Con i metodi Czochralski, HEM, o Kiropolous, invece, si ottiene la massima qualità ottica dello zaffiro in forma di carota (boule) interamente lavorabile.
Questo materiale possiede le stesse proprietà chimico-fisiche delle migliori ceramiche di allumina, come altissime resistenze all'abrasione,
corrosione e alte temperature.
La struttura monocristallina consente di ottenere alti gradi di finitura e precisione anche in dimensioni minime.
Il rubino industriale è composto dallo stesso materiale con aggiunte piccole quantità di Cromo (tipicamente ≤ 0,05% in peso) che varia la colorazione in rosso,
senza influenzare significativamente le proprietà meccaniche.
Proprietà |
Unità |
|
Formula |
- |
Al2O3 (Rubino Al2O3/Cr2O3) |
Composizione |
Gew.% |
99.99 (Rubino 99/1) |
Densità |
g/cm3 |
3.99 |
Durezza |
HV |
2300 |
Resistenza alla compressione |
MPa |
2100 |
Resistenza alla flessione |
Mpa |
400-700 |
Carico di rottura K1c |
MN/m3_2 |
1 |
Modulo di elasticità |
Gpa |
430 |
Coefficiente di espansione termica |
10-6/K |
5,4 |
Conducibilità termica |
W/mK |
36 |
Calore specifico |
J/kgK |
755 |
Rigidità dielettrica |
Ac V/mil |
1200 |
Costante dielettrica |
@ 1 Mhz |
9.3-11.5 |
Birifrangenza |
No-Ne |
0.008 |
Banda di trasmissione |
µm |
0.3-5.0 lunghezza d'onda (>80% trasmissione) |
Temperatura massima di utilizzo |
°C |
1800 |
Punto di fusione |
°C |
2040 |
Resistenza chimica |
acidi/basi |
eccellente/buona |
